Erhöhen Sie die Sicherheit mit beständigen
ISO 14726-konformen Rohrmarkierern

Deutliche Kennzeichnung von Rohren
für mehr Sicherheit

Erhalten Sie den Rohrkennzeichnungs-Leitfaden. Jetzt kaufen

ISO 14726-konforme Rohrmarkierer


Wenn es darum geht, jederzeit ein hohes Maß an Sicherheit zu gewährleisten, ist es unumgänglich, Rohre auf Schiffen und an Land zu kennzeichnen. Unfälle und Verletzungen sowie Schäden an Maschinen und Ausrüstung können entstehen, weil nicht bekannt ist, durch welche Rohre welche Substanzen fließen.

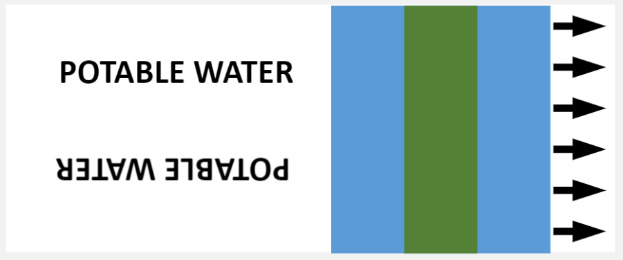

Rohrmarkierer gemäß ISO 14726 sind eine Kombination aus 2 Farbkategorien::

  • Hauptfarben für Stoffgruppen
  • Zusatzfarben für unterschiedliche Stoffe oder Funktionen


Farbkodierung


Die Norm ISO 14726 legt die Hauptfarben zur Kennzeichnung von Rohrleitungen fest. Jede der folgenden Farben steht für eine bestimmte Stoffgruppe.

Abfallstoffe

BLACK WATER Schwarz - RAL 9005
Blau - RAL 5015
Schwarz - RAL 9005
WASTE OIL Schwarz - RAL 9005
Braun - RAL 8001
Schwarz - RAL 9005
BILGE WATER Schwarz - RAL 9005
Grün - RAL 6018
Schwarz - RAL 9005
EXHAUST GAS Schwarz - RAL 9005
Grau - RAL 7001
Schwarz - RAL 9005
GREY WATER Schwarz - RAL 9005
Weiß - RAL 9010
Schwarz - RAL 9005
SEWAGE Schwarz - RAL 9005
Gelb-Ocker - RAL 1021
Schwarz - RAL 9005

Trinkwasser

FRESH WATER Blau - RAL 5015
Schwarz - RAL 9005
Blau - RAL 5015
POTABLE WATER Blau - RAL 5015
Grün - RAL 6018
Blau - RAL 5015
DISTILATE Blau - RAL 5015
Grau - RAL 7001
Blau - RAL 5015
GAS TURBINE WASH WATER Blau - RAL 5015
Orange - RAL 2003
Blau - RAL 5015
FEED WATER Blau - RAL 5015
Silber - RAL 9006
Blau - RAL 5015
COOLING FRESH WATER Blau - RAL 5015
Violett - RAL 4001
Blau - RAL 5015
CHILLED WATER Blau - RAL 5015
Weiß - RAL 9010
Blau - RAL 5015
CONDENSATE Blau - RAL 5015
Gelb-Ocker - RAL 1021
Blau - RAL 5015

Meerwass

DECONTAMINATION WATER Grün - RAL 6018
Blau - RAL 5015
Grün - RAL 6018
FRESH WATER Grün - RAL 6018
Braun - RAL 8001
Grün - RAL 6018
BALLAST WATER Grün - RAL 6018
Violett - RAL 4001
Grün - RAL 6018
COOLING SEA WATER Grün - RAL 6018
Gelb-Ocker - RAL 1021
Grün - RAL 6018

Nicht brennbare Gase

OXYGEN Grau - RAL 7001
Blau - RAL 5015
Grau - RAL 7001
INERT GAS Grau - RAL 7001
Braun - RAL 8001
Grau - RAL 7001
NITROGEN Grau - RAL 7001
Grün - RAL 6018
Grau - RAL 7001
REFRIGERANT Grau - RAL 7001
Kastanienbraun - RAL 8015
Grau - RAL 7001
COMPRESSED AIR - LOW PRESSURE Grau - RAL 7001
Orange - RAL 2003
Grau - RAL 7001
COMPRESSED AIR - HIGH PRESSURE Grau - RAL 7001
Rot - RAL 3000
Grau - RAL 7001
CONTROL AIR - REGULATING AIR Grau - RAL 7001
Violett - RAL 4001
Grau - RAL 7001
BREATHING AIR Grau - RAL 7001
Weiß - RAL 9010
Grau - RAL 7001
BREATHING GAS Grau - RAL 7001
Gelb-Ocker - RAL 1021
Grau - RAL 7001

Kraftstoff

FUEL Braun - RAL 8001
Braun - RAL 8001
Braun - RAL 8001
HFO ( HEAVY FUEL OIL) Braun - RAL 8001
Schwarz - RAL 9005
Braun - RAL 8001
AVIATION FUEL Braun - RAL 8001
Blau - RAL 5015
Braun - RAL 8001
BIOLOGICAL FUEL Braun - RAL 8001
Violett - RAL 4001
Braun - RAL 8001
GAS TURBINE FUEL Braun - RAL 8001
Weiß - RAL 9010
Braun - RAL 8001
MDO ( MARINE DIESEL FUEL) Braun - RAL 8001
Gelb-Ocker - RAL 1021
Braun - RAL 8001

Säuren und Laugen

Acids and Alkalis Violett - RAL 4001
Violett - RAL 4001
Violett - RAL 4001

Andere Öle als Kraftstoff

THERMAL FLUID Orange - RAL 2003
Blau - RAL 5015
Orange - RAL 2003
LUBRICATION OIL FOR GAS TURBINES Orange - RAL 2003
Grün - RAL 6018
Orange - RAL 2003
HYDRAULIC FLUID Orange - RAL 2003
Grau - RAL 7001
Orange - RAL 2003
LUBRICATION OF STEAM TURBINES Orange - RAL 2003
Silber - RAL 9006
Orange - RAL 2003
LUBICATION OIL FOR GEARS Orange - RAL 2003
Violett - RAL 4001
Orange - RAL 2003
LUB. OIL FOR INT. COMBUSTION ENGINES Orange - RAL 2003
Gelb-Ocker - RAL 1021
Orange - RAL 2003

Dampf

STEAM FOR HEATING Silber - RAL 9006
Schwarz - RAL 9005
Silber - RAL 9006
DRIVING STEAM Silber - RAL 9006
Grün - RAL 6018
Silber - RAL 9006
EXHAUST STEAM Silber - RAL 9006
Weiß - RAL 9010
Silber - RAL 9006
SUPPLY STEAM Silber - RAL 9006
Gelb-Ocker - RAL 1021
Silber - RAL 9006

Luft in Ventilationssystemen

DISCHARGE AIR Weiß - RAL 9010
Schwarz - RAL 9005
Weiß - RAL 9010
MECHANICAL SUPPLY AIR - COLD Weiß - RAL 9010
Blau - RAL 5015
Weiß - RAL 9010
NATURAL EXHAUST AIR Weiß - RAL 9010
Braun - RAL 8001
Weiß - RAL 9010
ATMOSPHERIC AIR Weiß - RAL 9010
Grün - RAL 6018
Weiß - RAL 9010
MECHANICAL EXHAUST AIR Weiß - RAL 9010
Grau - RAL 7001
Weiß - RAL 9010
DECONTAMINATED SUPPLY AIR Weiß - RAL 9010
Kastanienbraun - RAL 8015
Weiß - RAL 9010
MECHANICAL RECIRCULATED AIR Weiß - RAL 9010
Orange - RAL 2003
Weiß - RAL 9010
MECHANICAL SUPPLY AIR - WARM Weiß - RAL 9010
Silber - RAL 9006
Weiß - RAL 9010
SMOKE CLEARANCE Weiß - RAL 9010
Rot - RAL 3000
Weiß - RAL 9010
CONDITIONED SUPPLY AIR Weiß - RAL 9010
Violett - RAL 4001
Weiß - RAL 9010
NATURAL SUPPLY AIR Weiß - RAL 9010
Gelb-Ocker - RAL 1021
Weiß - RAL 9010

Feuerlöschmittel

FIRE FIGHTING WATER Rot - RAL 3000
Grün - RAL 6018
Rot - RAL 3000
FIRE FIGHTING GAS Rot - RAL 3000
Grau - RAL 7001
Rot - RAL 3000
SPRINKLER WATER Rot - RAL 3000
Orange - RAL 2003
Rot - RAL 3000
SPRAY WATER Rot - RAL 3000
Violett - RAL 4001
Rot - RAL 3000
FIRE FIGHTING POWDER Rot - RAL 3000
Weiß - RAL 9010
Rot - RAL 3000
FIRE FIGHTING FOAM Rot - RAL 3000
Gelb-Ocker - RAL 1021
Rot - RAL 3000

Brennbares Gas

HYDROGEN Gelb-Ocker - RAL 1021
Blau - RAL 5015
Gelb-Ocker - RAL 1021
ACETYLENE Gelb-Ocker - RAL 1021
Grau - RAL 7001
Gelb-Ocker - RAL 1021
LIQUID GAS Gelb-Ocker - RAL 1021
Violett - RAL 4001
Gelb-Ocker - RAL 1021

Abmessungen


Klein Mittel Groß
Breite Länge Breite Länge Breite Länge
Ohne Legende 127 mm 30 m 200 mm 30 m 300 mm 30 m
Mit Legende 225 mm 30 m 400 mm 30 m 600 mm 30 m


ISO 14726-konforme Rohrmarkierer nach Kategorie anzeigen
